Технические характеристики
|

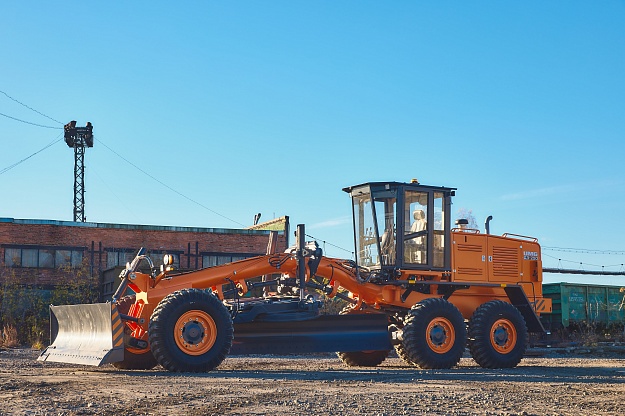

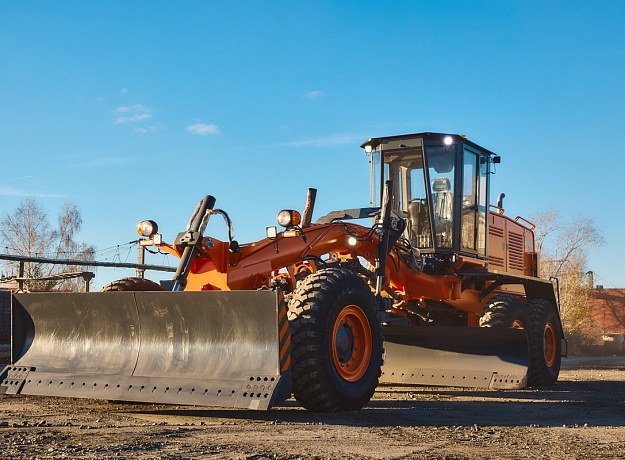

ДЗ-250 (ДЗ-250.00000-ХХХ)
|
Силовая установка
|
Двигатель (модель)
|
ЯМЗ-238НД3
|
Тип
|
8-ти цилиндровый V-образный дизельный двигатель с водяным охлаждением, с турбонаддувом
|
Номинальная мощность нетто при оборотах кВт / об/мин
|
173 / 1700
|
Максимальный крутящий момент при оборотах, Н м / об/мин
|
1108 / 1100-1400
|
Рабочий объем, л
|
14,86
|
Удельный расход топлива при номинальной мощности, г/кВт ч
|
218
|
Аккумуляторные батареи
|
2 х 6СТ-190А
|
Напряжение бортовой электросети, В
|
24
|
Гидравлическая система
|
Тип гидросистемы
|
с открытым центром
|
Насос гидросистемы рабочего оборудования
|
НШ-71
|
Производительность насоса при номинальных оборотах двигателя, л/мин
|
120
|
Номинальное давление в гидросистеме рабочего оборудования, МПа
|
16
|
Гидронасос рулевого управления
|
НШ-32
|
Производительность насоса при номинальных оборотах двигателя, л/мин
|
50
|
Гидронасос сервомеханизма муфты сцепления
|
НШ-32
|
Производительность насоса при номинальных оборотах двигателя, л/мин
|
50
|
Рама
|
Складывание рамы, угол
|
жесткая рама, шарнира нет
|
Максимальное смещение колеи передних колес относительно задних, при прямолинейном движении, мм
|
нет
|
Рабочее оборудование
|
Полноповоротный грейдерный отвал
|
Неполноповоротный грейдерный отвал
|
Номера исполнений автогрейдера
|
ДЗ-250.00000-010 (-011)
|
ДЗ-250.00000-100 (-110, -111, -120, -130, -140)
|
Привод поворота грейдерного отвала
|
Червячный редуктор и аксиально-поршневой гидромотор 310.3.56.00.06 (объем 56см³ )
|
2 гидроцилиндра
|
Угол поворота грейдерного отвала в плане (град)
|
± 360
|
± 64
|
Привод механизма изменения угла резания грейдерного отвала
|
Гидравлический
|
Гидравлический
|
Грейдерный отвал, длина / высота, мм
|
4100 / 700
|
Боковой вынос отвала вправо/влево, мм
|
900 / 900
|
Диапазон изменения угла резания ножа грейдерного отвала, град.
|
40 — 70
|
Максимальный угол откоса для зачистки отвалом, град.
|
90
|
Высота подъема грейдерного отвала в транспортное положение, мм
|
350
|
Заглубление грейдерного отвала ниже опорной поверхности, мм
|
500
|
Бульдозерный неповоротный отвал, длина / высота с ножом, мм
|
3220 / 950
|
Заглубление отвала ниже опорной поверхности, мм
|
100
|
Параметры хода
|
Колесная формула
|
1 х 3 х 3
|
Муфта сцепления
|
Сухое, двухдисковое, постоянно замкнутое, с гидроприводом
|
Коробка перемены передач
|
С механическим управлением, с приводом на все мосты, с механизмом отключения переднего моста
|
Число передач вперед / назад
|
6 / 6
|
Скорости передвижения вперед/назад, км/ч
|
1) 4,2 / 5,2
2) 6,8 / 8,2
3) 10,5 / 12,5
4) 16,5 / 20,5
5) 27 / 32
6) 41 / 48,5
|
Передний мост
|
Управляемый приводной, с балансирныи креплением, с механическим приводом от коробки передач (карданные валы).
|
Угол наклона колес переднего моста
|
нет
|
Угол качания балки переднего моста
|
± 16
|
Дорожный просвет под передним мостом, мм
|
520
|
Балансирная тележка
|
нет
|
Задние мосты
|
2 приводных моста, без дифференциалов
|
Стояночный тормоз
|
Дисковый, сухого типа, с механическим приводом, установлен на раздаточном редукторе КПП
|
Рабочие тормоза
|
Двухконтурная пневматическая тормозная система. Дисковые колёсные тормоза в бортовых редукторах среднего и заднего моста
|
Максимальное тяговое усилие, кН
|
140
|
Стандартные шины, размер
|
16.00-24
|
Минимальный радиус поворота по внешнему колесу, мм
|
18 000
|
Заправочные емкости
|
Топливный бак, л
|
500
|
Гидравлическая система, включая гидробак, л
|
150
|
Гидравлический бак, л
|
100
|
Эксплуатационная масса
|
Эксплуатационная масса без дополнительного оборудования, т
|
19,68
|
Эксплуатационная масса с неповоротным бульдозерным отвалом, т
|
21,1
|
Эксплуатационная масса с неповоротным бульдозерным отвалом и задним рыхлителем, т
|
24,33
|
Габаритные размеры
|
Общая длина без дополнительного оборудования, мм
|
9700
|
Общая длина с передним бульдозерным отвалом, мм
|
10690
|
Общая длина с неповоротным бульдозерным отвалом и задним рыхлителем, мм
|
11130
|
Ширина при транспортировке, мм
|
3220
|
Общая высота по кабине, мм
|
4000
|
Общая высота по кабине с маяком, мм
|
4260
|
Колесная база грейдера / балансирной тележки, мм
|
6000 / 1620
|
Ширина колеи, передних / задних колес, мм
|
2629 / 2507
|
Минимальный дорожный просвет, мм
|
350
|
Сервисные и гарантийные интервалы
|
Минимальный межсервисный интервал, моточас.
|
250
|
Гарантийный срок, мес./моточас.
|
12 / 1500
|
Стандартное оборудование
|
Кабина FOPS & ROPS
|
с встроенной в кабину системой
|
Две двери для входа в кабину
|
да
|
Стеклоочиститель на переднем окне
|
да
|
Рулевая колонка с регулировкой по углу наклона
|
да
|
Сиденье машиниста с механической подвеской, ремнем безопасности
|
да
|
Проблесковый маяк на крыше кабины
|
да
|
Держатель номерного знака с подсветкой
|
да
|
Отопитель кабины
|
да
|
Фонари рабочего освещения
|
да
|
Ходовые осветительные приборы
|
да
|
Помосты для входа в кабину справа и слева
|
да
|
Отсек для хранения инструмента
|
да
|
Предпусковой подогреватель двигателя ПЖД-30
|
да
|
Передний бульдозерный отвал
|
да
|
Масса комплекта, кг
|
1426
|
Длина / высота с ножом, мм
|
3221 / 950
|
Заглубление отвала ниже опорной поверхности, мм
|
100
|
Капотная система
|
с дверями в местах обслуживания
|
Оборудование по заказу
|
Зеркала заднего вида с подогревом
|
опция
|
Кондиционер накрышный
|
опция
|
Плавающее положение грейдерного отвала
|
да
|
Аудиоподготовка / стерео FM-mp3-USB
|
опция
|
Сиденье на пневмоподвеске с подогревом
|
опция
|
Автоматическая система нивелирования 2D и 3D
|
опция
|
Путепрокладочное оборудование
|
опция
|
Масса комплекта, кг
|
1900
|
Длина / высота, мм
|
3400 / 950
|
Угол поворота крыльев отвала в плане (град)
|
± 25
|
Опускание отвала ниже опорной поверхности, мм
|
200
|
Рыхлитель заднего расположения
|
опция
|
Масса комплекта, кг
|
1450
|
Число зубьев
|
5
|
Рыхлитель переднего расположения
|
опция
|
Масса комплекта, кг
|
1450
|
Переднее снегоочистительное оборудование
|
опция
|
Масса комплекта, кг
|
1213
|
Тип оборудования
|
плужный
|
Ширина захвата / высота отвала, мм
|
3200 / 1650
|
Отвал боковой грейдерный ОБГ
|
опция
|
Масса (с деталями доработки тяговой рамы), кг
|
1780
|
Длина режущей кромки отвала, мм
|
3200
|
Ширина захвата, мм, при угле захвата 45 / 57 град.
|
2200 / 2600
|
Высота отвала, мм
|
650
|
Бульдозерный поворотный отвал (кг)
|
опция
|
Масса комплекта, кг
|
1674
|
