- Обновлённая кабина автогрейдера соответствует требованиям безопасности FOPS, ROPS. Обеспечивает полный визуальный контроль рабочей зоны и комфортные условия для оператора.
- Новые органы управления рабочим оборудованием — короткие рычаги с малым ходом, установленные на регулируемой рулевой колонке
- Полноповоротный грейдерный отвал обеспечивает высокие технологические возможности автогрейдера
- Зубчатый венец внешнего зацепления в поворотном круге тяговой рамы позволяет изменять положение грейдерного отвала под нагрузкой
- Новый карданный привод нового тандемированного гидронасоса повышает надёжность машины
- Новая капотная система с дверями и лючками обеспечивает удобный доступ к точкам обслуживания.
- Новый топливный бак увеличенного объема с удобной заправкой с уровня земли.
Назад
Далее

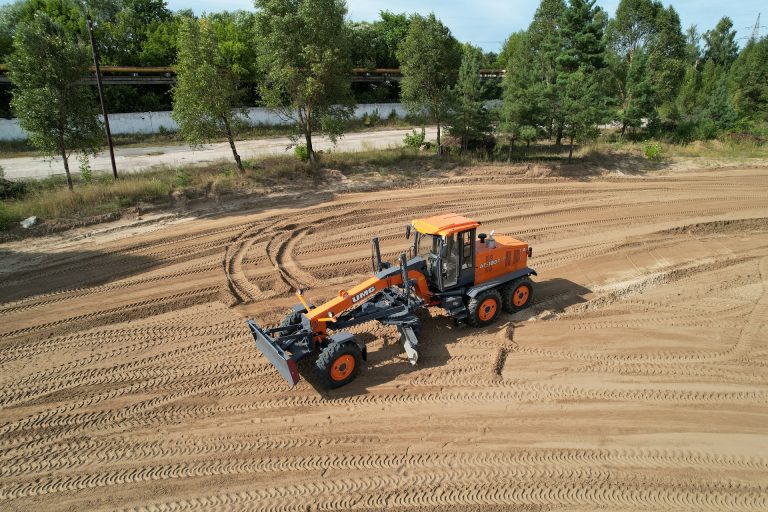

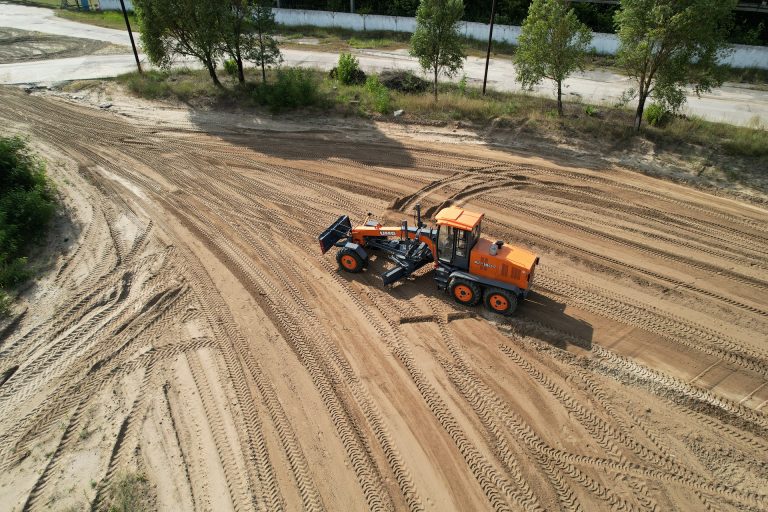

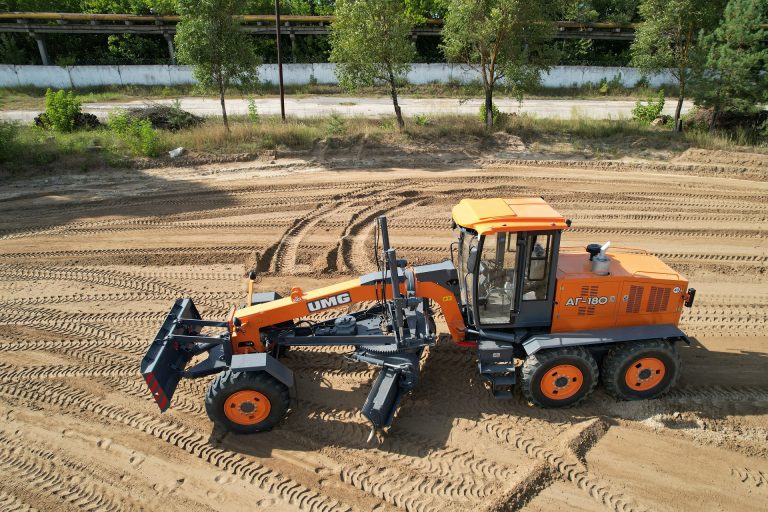

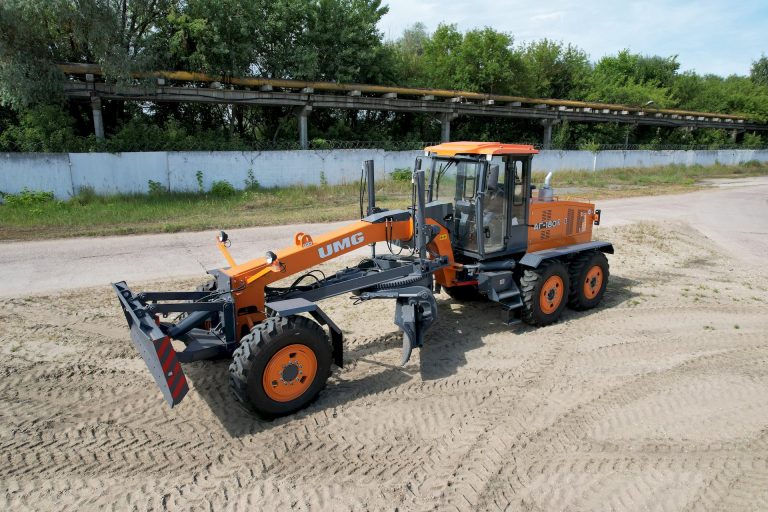

аг-180
- Эксплуатационная масса, т 16,9
- Модель двигателя ЯМЗ-236М2-73
- Мощность двигателя, кВт (л.с.) 132 (180)
Обзор
Характеристики
| Технические характеристики | АГ-180 |
| Силовая установка | |
| Двигатель (тип, модель) | ЯМЗ-236М2-73 |
| Тип | 6-ти цилиндровый V-образный четырехтактный дизельный двигатель с водяным охлаждением, атмосферный, Tier 0 |
| Полная мощность, кВт (л.с.) / при оборотах (об/мин) | 132 (180) / 2100 |
| Максимальный крутящий момент (Нм) / при оборотах (об/мин) | 667 / 1400 |
| Рабочий объем (л) | 11,15 |
| Диаметр и ход поршня | 130/140 |
| Удельный расход топлива при номинальной мощности, г/кВт ч | 220 |
| Аккумуляторные батареи | 2 х 6СТ-190N3 |
| Генератор, В / А | 28/80 |
| Напряжение бортовой электросети | 24 |
| Управление оборотами двигателя | механическое |
| Воздушный фильтр | Сухого типа |
| Гидравлическая система | |
| Тип гидросистемы | Постоянного объема |
| Гидрораспределитель управления рабочим оборудованием (тип, производитель, модель) | 1 шт. 6-ти секционный с 6-ю гидрозамками |
| Гидрораспределитель управления вспомогательными операциями, тип | 4-е шт., односекционные с дискретным электроуправлением |
| Гидронасос привода рабочего оборудования, тип | Шестеренный НШ-32 (тандем) |
| Производительность насоса, л/мин, при 2 000 об/мин | 67,2 |
| Номинальное давление в гидросистеме привода рабочего оборудования (МПа) | 14 |
| Гидронасос рулевого управления (тип, подача, производитель) | Шестеренный НШ-16 (тандем) |
| Привод гидронасосов рулевого управления и привода рабочего оборудования, тип | карданный |
| Гидронасос привода переднего моста, тип | нет |
| Гидронасос тормозной системы, тип | нет |
| Гидроцилиндры подъема грейдерного отвала: диаметр поршня х диаметр штока х ход штока (мм) | 100 х 63 х 1150 |
| Гидроцилиндр выноса грейдерного отвала: диаметр поршня х диаметр штока х ход штока (мм) | 80 х 50 х 1400 |
| Гидроцилиндры поворота грейдерного отвала: диаметр поршня х диаметр штока х ход штока (мм) | 100х63х1000 |
| Гидроцилиндры изменения угла резания грейдерного отвала: диаметр поршня х диаметр штока х ход штока (мм) | 80 х 50 х 280 |
| Гидроцилиндры выноса тяговой рамы: диаметр поршня х диаметр штока х ход штока (мм) | 100 х 63 х 860 |
| Гидроцилиндры поворота колес: диаметр поршня х диаметр штока х ход штока (мм) | 50 х 32 х 320 |
| Гидроцилиндры наклона колес: диаметр поршня х диаметр штока х ход штока (мм) | 80 х 50 х 160 |
| Гидроцилиндры поворота (сложения) основной рамы: диаметр поршня х диаметр штока х ход штока (мм) | 125х70х400 |
| Гидроцилиндр переднего бульдозерного отвала: диаметр поршня х диаметр штока х ход штока (мм) — тип | 140 х 70 х 400 |
| Гидроцилиндры заднего рыхлительного оборудования: диаметр поршня х диаметр штока х ход штока (мм) | 140 х 70 х 400 |
| Фильтр сливной, модель | MPF 181 1A G1 P10 NBP01 |
| Фильтр напорный, модель | FMM 050 3 BAD A10 N PO2 |
| Рама | |
| Рама шасси, тип | Передняя рама — цельносварная, основа рамы — наклонная балка коробчатого сечения. Задняя рама — с силовым периметром для монтажа силовых агрегатов и навесного оборудования. Шарнир рамы имеет два гидроцилиндра, поворачивающие раму на 26° влево и вправо. Гидрозамок обеспечивает неизменность положения рамы. |
| Складывание рамы, угол | ± 26 |
| Максимальное смещение колеи передних колес относительно задних, при прямолинейном движении, мм | 1200 |
| Тяговая рама | |
| Тяговая рама, тип | Цельносварная коробчатая конструкция Т-образной формы. Опоры цилиндров подъема имеют двойные крепления к раме для обеспечения надежности. |
| Поворотный круг | |
| Поворотный круг, тип | Поворотный круг поддерживается в 3-х точках регулируемыми зажимными пластинами, что обеспечивает оптимальную опору и распределение нагрузок. Двухцилиндровая гидравлическая система привода обеспечивает кругу необходимые усилия поворота и удержания его под полной нагрузкой, оснащена демпфирующими предохранительными клапанами для защиты от ударных повреждений. |
| Привод поворотного круга (тип) | 2 гидроцилиндра |
| Диаметр круга, мм | 1484 |
| Число зажимных пластин | 4 |
| Рабочее оборудование | |
| Грейдерный отвал, длина / высота (мм) | 3810/630 |
| Шаг болтов крепления ножей, мм | 152,4 |
| Диаметр болтов, мм | 16 |
| Боковой вынос отвала вправо/влево (мм) | 700/700 |
| Боковой сдвиг поворотного круга вправо/влево, мм | 660 / 760 |
| Угол поворота отвала в плане (град) | ± 65 |
| Диапазон изменения угла резания ножа грейдерного отвала, град. | 30 — 70 |
| Вылет грейдерного отвала за пределы колеи, вправо / влево, рама прямая, мм | 2218 / 2322 |
| Вылет грейдерного отвала за пределы колеи, вправо / влево, рама изогнута, мм | 2856 / 3062 |
| Максимальный угол откоса для зачистки отвалом (град) | 90 |
| Высота подъема грейдерного отвала в транспортном положении (мм) | 400 |
| Заглубление грейдерного отвала ниже опорной поверхности (мм) | 400 |
| Бульдозерный неповоротный отвал, длина / высота с ножом (мм) | 2475 / 880 |
| Опускание отвала ниже опорной поверхности (мм) | 100 |
| Рулевое управление | |
| Рулевой механизм | Гидростатическое рулевое управление. Насос-дозатор в блоке со следящим гидрораспределителем, в т.ч. предохранительный, обратный, противоударный и противовакуумный клапаны |
| Минимальный радиус поворота по внешнему колесу, мм | 8000 |
| Параметры хода | |
| Колесная формула | 1 х 2 х 3 |
| Муфта сцепления |
Однодисковая, постоянно замкнутого типа, установлена на дизеле. Управление механическое с гидроусилителем. Выполняет роль гасителя крутильных колебаний. |
| Коробка перемены передач |
1. Псковский завод механических приводов, 240.30.11.00.000, Механическая КПП 2. ГМП производство КНР |
| Число передач вперед / назад | 6 / 2 |
| Скорости передвижения вперед / назад (км/ч) |
1 — 4,6 / 3,85 2 — 7,1 / 14,5 3 — 10,2 4 — 17,2 5 — 26,6 6 — 38,3 |
| Передний мост | Мост управляемый с балансирной подвеской и креплением на оси к раме. Балка моста стальная, цельносварная. Герметичная ступица обеспечивает полную защиту подшипника от загрязнения. |
| Привод передних колес, тип | нет |
| Угол наклона колес переднего моста | ± 18 |
| Угол качания балки переднего моста | ± 16 |
| Дорожный просвет под передним мостом, мм | 600 |
| Тандемная тележка | Приводная неуправляемая, состоит из центрального редуктора (моста) и двух бортовых редукторов (балансиров) |
| Центральный редуктор (мост) | Чебоксарский завод силовых агрегатов (ЧЗСА), 260.30.03.00.000-01. С самоблокирующимся дифференциалом и двумя планетарными передачами |
| Бортовые редукторы (балансиры) | Брянский Арсенал, с шестеренными передачами |
| Угол качания балансиров (град) | ± 15 |
| Стояночный тормоз | Дисковый, сухого типа на входном валу заднего моста, с механическим приводом |
| Рабочие тормоза | Колодочные, привод гидравлический двухконтурный с пневмогидроаккумуляторами |
| Тяговые усилия на 1-ой передаче КПП с приводом только на заднюю тележку (кН) | 120 |
| Тяговые усилия на передачах КПП с приводом на заднюю тележку и с включненным гидростатическим приводом передних колёс (кН) | нет |
| Преодолеваемый уклон продольный/поперечный (град / %) | 14 / 12 |
| Стандартные шины, размерность / количество (шт.) | 14.00-24 PR16 |
| Размер обода | 10.00-24 |
| Норма слойности (PR) | 16 |
| Заправочные емкости | |
| Топливный бак (л) | 360 |
| Система охлаждения двигателя (л) | 50 |
| Система смазки двигателя (л) | 30 |
| Балансир задней тележки (каждого) (л) | 24 |
| Картер заднего моста (л) | 30 |
| Коробка передач (л) | 8 |
| Гидравлическая система, включая гидробак (л) | 200 |
| Гидравлический бак (л) | 160 |
| Эксплуатационная масса | |
| Эксплуатационная масса (т). Все заправочные емкости заправлены по нормативу, стандартное оснащение, бульдозерный отвал, в кабине оператор 75 кг. | 16,9 |
| Нагрузка на переднюю ось, кг | 5820 |
| Нагрузка на тандемную тележку, кг | 11080 |
| Масса с бульдозерным отвалом и задним рыхлителем | 18 |
| Неповоротный бульдозерный отвал, масса комплекта (кг) | 830 |
| Габаритные размеры | |
| Общая длина без бульдозерного отвала и рыхлительного оборудования (мм) | 8560 |
| Общая длина только с передним бульдозерным отвалом (мм) | 9460 |
| Общая длина только с задним рыхлительным оборудованием (мм) | 9640 |
| Общая длина с бульдозерным отвалом и рыхлительным оборудованием (мм) | 10860 |
| Ширина при транспортировке (мм) | 2550 |
| Общая высота по кабине (мм) | 3480 |
| Общая высота по кабине с маяком (мм) | 3555 |
| Высота по капоту (мм) | 2300 |
| Колесная база грейдера / балансирной тележки (мм) | 6208 / 1495 |
| Ширина колеи, передних / задних колес (мм) | 2072 / 2068 |
| Минимальный дорожный просвет (мм) | 350 |
| Сервисные и гарантийные интервалы | |
| Минимальный межсервисный интервал (моточ) | 500 |
| Гарантийный срок (мес./моточ) | 12/1500 |
| Стандартное оборудование | |
| Кабина FOPS & ROPS | да |
| Две двери для входа в кабину | да |
| Стеклоочиститель на лобовом стекле | да |
| Рулевая колонка с регулировкой угла наклона и высоты | да |
| Сиденье машиниста с механической подвеской, ремнем безопасности | да |
| Проблесковый маяк на крыше кабины, 2 шт. | да |
| Держатель номерного знака с подсветкой | да |
| Отопитель кабины (завмсимый) | да |
| Фонари рабочего освещения | да |
| Ходовые осветительные приборы | да |
| Подножки для входа в кабину справа и слева | да |
| Подогрев зеркал заднего вида | да |
| Передний бульдозерный отвал | да |
| Оборудование по заказу | |
| Кондиционер | опция |
| Предпусковой подогреватель двигателя | опция |
| Аудиоподготовка / стерео FM / mp3 проигрыватель | опция |
| Автоматическая система нивелирования 2D и 3D | опция |
| Снегоочистительные ножи | опция |
| Удлинитель отвала | опция |
| Автоматическая система смазки шарниров рабочих органов Lincoln | опция |
| Камера заднего вида | опция |
| Дополнительный проблесковый маяк | опция |
| Подогрев топливного фильтра | опция |
| Модуль ГЛОНАСС | опция |
| Полноповоротное рабочее оборудование угол поворота отвала ±360°с червячнмй редуктором и аксиально-поршневым гидромотором объемом 56см³ | опция |
| Автономный отопитель кабины | опция |
| Установка запасного колеса для транспортного применения | опция |
