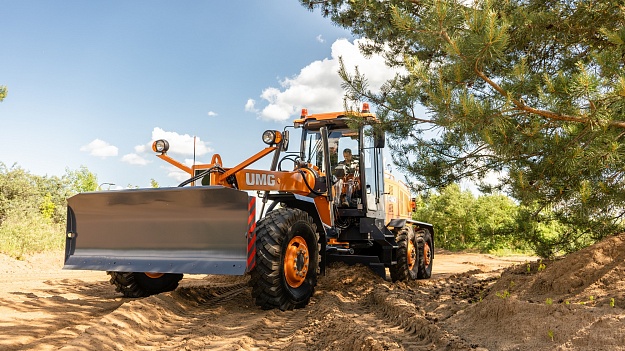

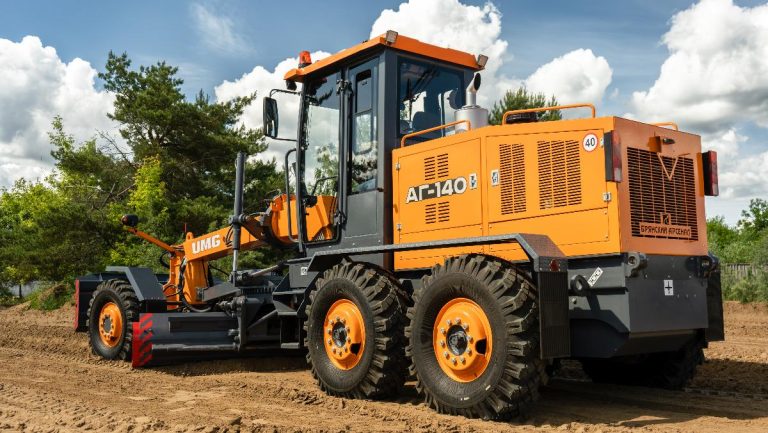

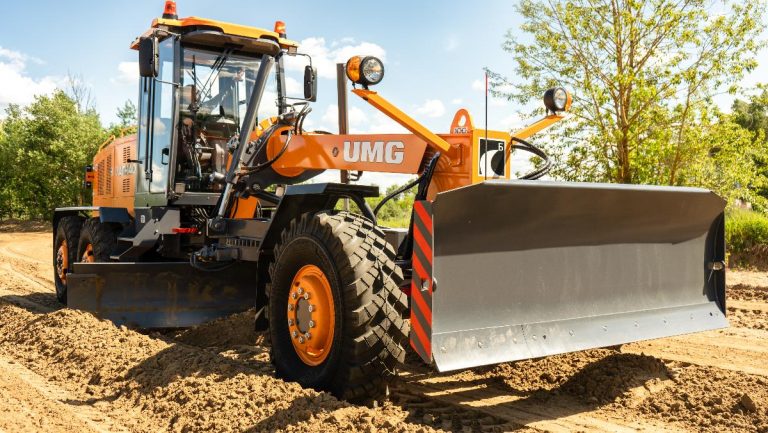

аг-140
- Эксплуатационная масса, т 14,2
- Модель двигателя ЯМЗ-236Г-16
- Мощность двигателя, кВт (л.с.) 110 (150)
Обзор
- Обновленная кабина автогрейдера соответствует требованиям безопасности FOPS, ROPS. Обеспечивает полный визуальный контроль рабочей зоны и комфортные условия для оператора.
- Новые органы управления рабочим оборудованием — короткие рычаги с малым ходом, установленные на регулируемой рулевой колонке
- Полноповоротный грейдерный отвал обеспечивает высокие технологические возможности автогрейдера
- Зубчатый венец внешнего зацепления в поворотном круге тяговой рамы позволяет изменять положение грейдерного отвала под нагрузкой
- Новый карданный привод нового тандемированного гидронасоса повышает надёжность машины
- Новая капотная система с дверями и лючками обеспечивает удобный доступ к точкам обслуживания.
- Новый топливный бак увеличенного объема с удобной заправкой с уровня земли.
Характеристики
| Технические характеристики | АГ-140 |
| Силовая установка | |
| Двигатель (модель) | ЯМЗ-236Г-16 |
| Тип | 6-ти цилиндровый V-образный четырехтактный дизельный двигатель с водяным охлаждением, атмосферный |
| Номинальная мощность нетто при оборотах кВт / об/мин | 110 / 1700 |
| Максимальный крутящий момент при оборотах, Н м / об/мин | 667 / 1400 |
| Рабочий объем, л | 11,15 |
| Удельный расход топлива при номинальной мощности, г/кВт ч | 220 |
| Аккумуляторные батареи | 2 х 6СТ-190N3 |
| Генератор, В / А | 28 / 50 |
| Напряжение бортовой электросети, В | 24 |
| Гидравлическая система | |
| Тип гидросистемы | с открытым центром |
| Насос гидросистемы рабочего оборудования | НШ-32 (в тандеме с НШ-16) |
| Производительность насоса при номинальных оборотах двигателя, л/мин | 54,4 |
| Номинальное давление в гидросистеме рабочего оборудования, МПа | 10 |
| Гидронасос рулевого управления | НШ-16 (в тандеме с НШ-32) |
| Привод гидронасосов рулевого управления и привода рабочего оборудования, тип | карданный |
| Рама | |
| Складывание рамы, угол | ± 22 |
| Максимальное смещение колеи передних колес относительно задних, при прямолинейном движении, мм | 1200 |
| Поворотный круг | |
| Поворотный круг, тип | С внешним зубчатым зацеплением |
| Привод поворотного круга | Червячный редуктор и аксиально-поршневой гидромотор объемом 56см³ |
| Диаметр круга, мм | 1200 |
| Рабочее оборудование | |
| Грейдерный отвал, длина / высота, мм | 3740 / 620 |
| Боковой вынос отвала вправо/влево, мм | 700 |
| Боковой сдвиг поворотного круга вправо/влево, мм | 260 / 430 |
| Угол поворота отвала в плане, град. | ±360 |
| Диапазон изменения угла резания ножа грейдерного отвала, град. | 30 — 70 |
| Максимальный угол откоса для зачистки отвалом, град. | 90 |
| Высота подъема грейдерного отвала в транспортное положение, мм | 350 |
| Заглубление грейдерного отвала ниже опорной поверхности, мм | 450 |
| Бульдозерный неповоротный отвал, длина / высота с ножом, мм | 2475 / 840 |
| Заглубление отвала ниже опорной поверхности, мм | 100 |
| Параметры хода | |
| Колесная формула | 1 х 2 х 3 |
| Муфта сцепления | Однодисковая, постоянно замкнутого типа, управление механическое с гидроусилителем |
| Коробка перемены передач | Механическая КПП |
| Число передач вперед / назад | 6 / 2 |
| Скорости передвижения вперед / назад, км/ч |
1 — 4,0 / 3,5; 2 — 6,2 / 12,6; 3 — 8,8; 4 — 15,0; 5 — 23,2; 6 — 32,3. |
| Передний мост | Мост не приводной, управляемый, с балансирной подвеской и креплением на оси к раме |
| Угол наклона колес переднего моста | ± 18 |
| Угол качания балки переднего моста | ± 16 |
| Дорожный просвет под передним мостом, мм | 520 |
| Балансирная тележка | Приводная неуправляемая, состоит из центрального редуктора (задний мост) и двух бортовых редукторов (балансиры) |
| Центральный редуктор (задний мост) | С двумя планетарными передачами и самоблокирующимся дифференциалом |
| Бортовые редукторы (балансиры) | С шестеренными передачами |
| Угол качания балансиров, град. | ± 15 |
| Стояночный тормоз | Дисковый, сухого типа, с механическим приводом, установлен на входном валу заднего моста |
| Рабочие тормоза | Колодочные, привод тормозов гидравлический двухконтурный |
| Максимальное тяговое усилие, кН | 90 |
| Стандартные шины, размер | 14.00-20 ОИ-26 PR-14 |
| Минимальный радиус поворота по внешнему колесу, мм | 7500 |
| Заправочные емкости | |
| Топливный бак, л | 360 |
| Гидравлическая система, включая гидробак, л | 200 |
| Гидравлический бак, л | 160 |
| Эксплуатационная масса | |
| Эксплуатационная масса в стандартном оснащении — с бульдозерным отвалом, т | 14,2 |
| Нагрузка на переднюю ось, кг | 4300 |
| Нагрузка на балансирную тележку, кг | 9900 |
| Габаритные размеры | |
| Общая длина с передним бульдозерным отвалом, мм | 9120 |
| Общая длина с бульдозерным отвалом и задним рыхлительным оборудованием, мм | 9680 |
| Ширина при транспортировке, мм | 2500 |
| Общая высота по кабине, мм | 3450 |
| Общая высота по кабине с маяком, мм | 3535 |
| Колесная база грейдера / балансирной тележки, мм | 6000 / 1420 |
| Ширина колеи, передних / задних колес, мм | 2050 |
| Минимальный дорожный просвет, мм | 300 |
| Сервисные и гарантийные интервалы | |
| Минимальный межсервисный интервал, моточас. | 500 |
| Гарантийный срок, мес./моточас. | 12 / 1500 |
| Стандартное оборудование | |
| Кабина FOPS & ROPS | да |
| Двери для входа в кабину | распашные, полностью остеклённые |
| Стеклоочистители на переднем и заднем окне | да |
| Рулевая колонка с регулировкой по углу и вылету | да |
| Рычаги управления рабочим оборудованием | короткие, с установкой на рулевую колонку |
| Сиденье машиниста с механической подвеской, ремнем безопасности | да |
| Проблесковый маяк на крыше кабины (2 шт.) | да |
| Держатель номерного знака с подсветкой | да |
| Отопитель кабины | да |
| Фонари рабочего освещения | да |
| Ходовые осветительные приборы | да |
| Подножки для входа в кабину справа и слева | да |
| Передний бульдозерный отвал | да |
| Штатные места на раме для установки ОБГ | да |
| Инструментальные ящики, 2 шт. | да |
| Зеркала заднего вида, справа и слева | да |
| Каотная система | с дверями и люками в местах обслуживания |
| Топливный бак | заправка выполняется с уровня стоянки |
| Оборудование по заказу | |
| Кондиционер накрышный | опция |
| Предпусковой подогреватель двигателя | опция |
| Аудиосистема стерео FM-mp3-USB | опция |
| Автоматическая система нивелирования 2D и 3D | опция |
| Снегоочистительные ножи | опция |
| Удлинитель отвала | опция |
| Автоматическая система смазки шарниров | опция |
| Камера заднего вида | опция |
| Дополнительный проблесковый маяк | опция |
| Подогрев топливного фильтра | опция |
| Модуль ГЛОНАСС | опция |
| Неполноповоротное рабочее оборудование с углом поворота отвала ±65°, с приводом двумя гидроцилиндрами | опция |
| Автономный отопитель кабины | опция |
| Установка запасного колеса для транспортировки | опция |
| Переднее снегоочистительное оборудование | опция |
| Бульдозерный поворотный отвал | опция |
| Отвал боковой грейдерный ОБГ-1 (Профилирование обочин, кюветов дорожного полотна. Очистка от снега обочин, откосов.) | опция |
| Отвал боковой грейдерный ОБГ-2 (Очистка от снега обочин, откосов. Уборка снега за дорожным ограждением.) | опция |
